Comment choisir un coinceur mécanique ?

par Expérience Outdoor
Comment chosir ses friends

Les coinceurs mécaniques ou Friends sont un élément indispensable pour l’escalade traditionnelle ou l’alpinisme. Il existe une grande variété de coinceurs mécanique. Nous allons expliquer les quelques grandes différences entre les coinceurs.

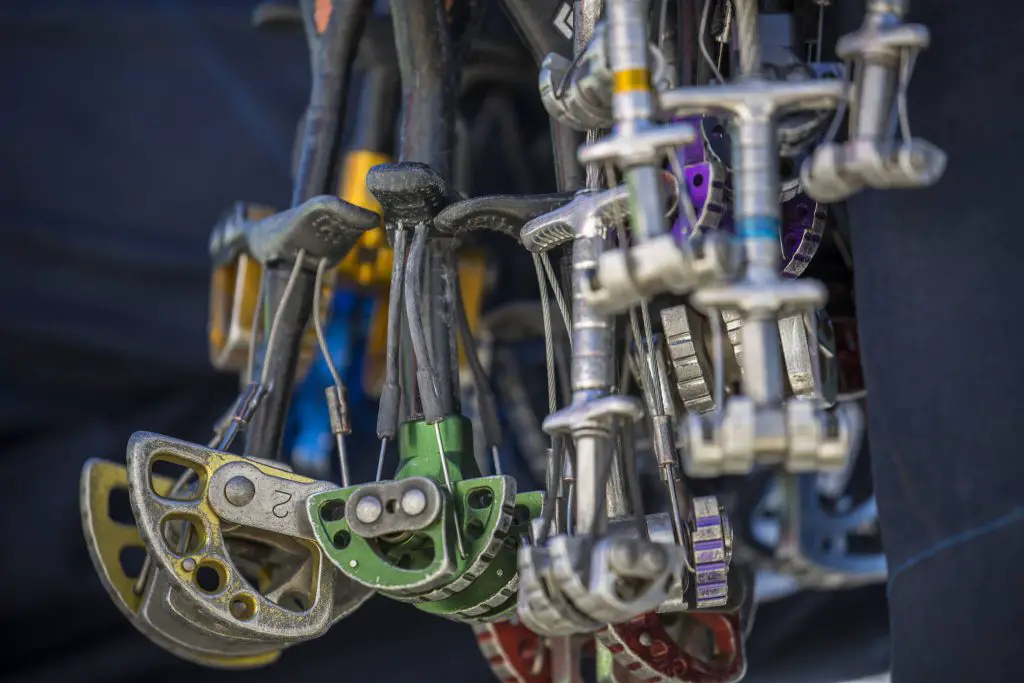

Comment choisir un coinceur mécanique ou friends
Photo: Benjamin Ditto Collection BLACK DIAMOND

Principe de fonctionnement d’un friend

Les coinceurs mécaniques, friends ou camalots (ces deux derniers sont des noms déposés mais qui sont utilisés comme terme générique) sont tous basés sur le même principe, la spirale logarithmique. Cette spirale possède la particularité de grandir de manière homogène (avec toujours le même angle par rapport à la tangente). Figure 1

COINCEURS MECANIQUE-2

Figure  : une spirale logarithmique avec des tangentes

Le principe du coinceur à came tel qu’imaginé par abalakov est le suivant : si quand on tire sur un point cela entraîne une rotation qui augmente la force de frottement, plus on tire, plus on augmente le frottement et donc ça tient. En dessin simplifié ça donne la Figure 2.

principe du coinceur à came tel qu’imaginé par abalakov

Figure  : le principe d’un coinceur mécanique

Le rond noir est un point de pivot et les tiges rouges des barres de métal. Si on tire vers le bas le point de pivot on « écarte » les barres de métal de plus en plus, elles appuient plus fort sur les parois (en noir) et donc ça tient par frottement.
En fait les cames sont l’équivalent de ces barres de métal (en rouge) mais il y en a plusieurs pour s’adapter à des ouvertures différentes, voir Figure 3.

COINCEURS MECANIQUE-3

Figure  : schéma mettant en évidence le fait que les cames sont équivalentes à un assemblage de barres

Mais alors s’ils sont pareil dans le fonctionnement, ou est la différence ?

Les différences entre coinceur mécanique :

Test individuel de chaque friends Totem cam
Test individuel de chaque friends TOTEM CAM

Presque tous les coinceurs à ce jour sont basés sur le même principe (quasiment), 4 cames, indépendantes 2 à 2. Il existe également des coinceurs à trois cames pour les petites tailles.

Ce qui va différencier ces coinceurs c’est :

  • La différence de qualité de l’aluminium des cames, trop mou il s’use trop vite, trop dur il n’adhère pas sur le rocher.
  • Le ou les câbles qui relient les cames à la dégaine, plus l’ensemble est mou, moins il risque de faire sortir le friend et plus le placement est facile.
  • La présence d’une gâchette ou non. C’est le petit anneau de câble dans lequel on glisse le pouce pour maintenir le camelot en main, simple mais tellement pratique.
  • La largeur de la tête. Plus la tête est large moins le coinceur est facile à placer.
  • La possibilité du camalot de se mettre en parapluie (c’est-à-dire que l’ouverture est limitée). Quand cette configuration est possible on gagne en confort et en sécurité.
COINCEURS MECANIQUE-4

Figure  : différence d’usure entre un camalot  C4 un technical friend

COINCEURS MECANIQUE-5

Figure  : la différence de largeur de tête entre 3 friends

Le double axe :

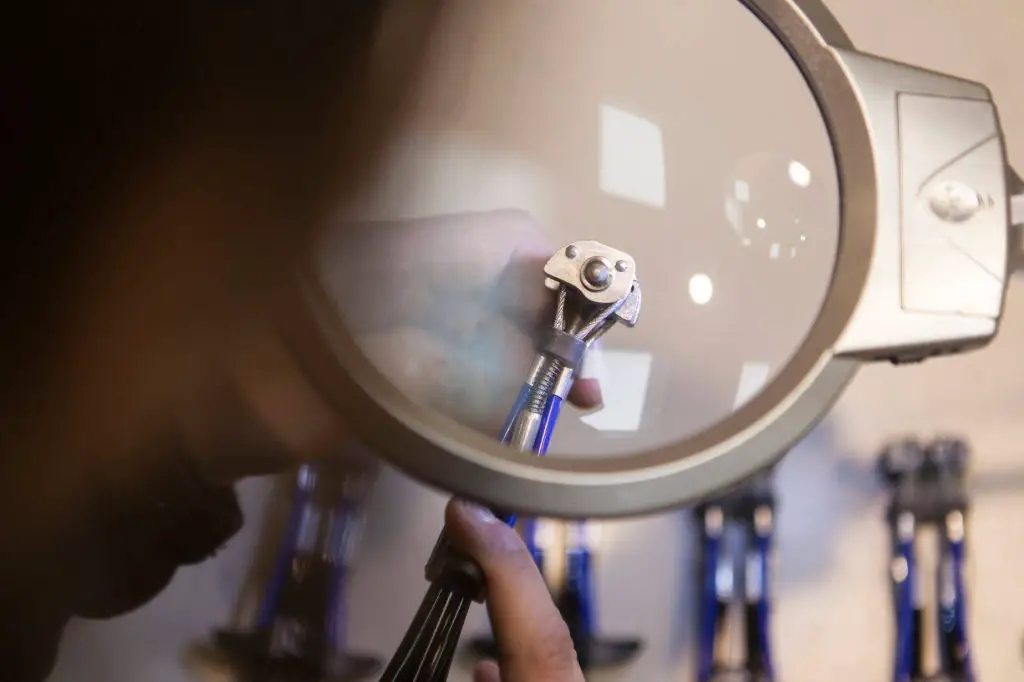

Coinceur mécanique Totem Cam à la loupe

Le double axe ce n’est plus une différence, c’est une innovation majeure. Lancé par Black Diamond, le brevet est tombé en 2013. Durant ces dernières années le double axe des camalots s’est imposé comme le meilleur choix technologique de manière incontestable.

On entend fréquemment dire que cette innovation permet une plus grande amplitude d’ouverture, pourtant quand on compare les amplitudes d’ouvertures, la différence est loin d’être probante (voir Figure 6)

COINCEURS MECANIQUE-6

 Figure  : amplitude d’ouverture de différents coinceurs mécaniques (image camptocamp.org)

Alors ou réside l’intérêt du double axe, puisque la question de son intérêt ne se pose plus.

Voici un petit schéma explicatif (Figure 6) :

COINCEURS MECANIQUE-7

Figure 7 : différence entre un double axe (en haut) et un axe simple

Si on isole les cames ça donne (Figure 8) :

COINCEURS MECANIQUE-8

Figure 8 : la came du friend à double axe (gauche) et la came à axe simple (droite)

Comme on peut le voir, la came (et donc le bras de levier) du camalot à double axe est plus grand. C’est cette différence de taille qui fait change tout. Comme chacun sait, un friend de grande taille tient beaucoup mieux qu’un friend de petite taille.

Le double axe permet à taille égale de coinceur d’égaler le placement et l’adhérence d’un coinceur jusqu’à 30% plus grand, c’est pourquoi la différence est si évidente à l’utilisation.

En conclusion :

Le double axe est extrêmement efficace et change tout à l’utilisation mais beaucoup de coinceurs fonctionnent sans cette technologie et marchent très bien. Il convient de choisir son coinceur en fonction de ses priorités de tailles, prix, poids et largeur de tête.

Comment choisir sa taille de coinceur mécanique?

Comment choisir sa taille de coinceur mécanique ou friends
Photo: Jeremiah Watt Collection BD

C’est la grande question. La réponse va dépendre de beaucoup de choses :

  • Du niveau d’équipement de la voie, est-ce une voie semi équipé ou sans équipement du tout ?
  • De la nature du rocher. Granit, grès, calcaire à trous ? y a-t-il de longues fissures rectilignes ?
  • Votre niveau ? et votre tolérance à l’engagement ?

Il va de soi que moins la voie possède d’équipement fixe plus il vous faudra compléter par la pose de coinceurs. Si la voie que vous souhaiter grimper possède des fissures bien rectilignes (fréquent sur du grès ou du granit) il vous faudra sans doute plusieurs coinceurs de la même taille.

Comment choisir sa taille de coinceur mécanique ou friend
Photo: Jeremiah Watt collection BLACK DIAMOND

Le choix des tailles seront à faire en fonction de la voie choisit, mais on peut dire que le jeu classique correspond à un set allant du 0.3 au 3 (taille chez Black Diamond) avec un plus pour les tailles comprises entre le 0.5 et 1.

A part pour les têtes brûlées, en général, on débute le terrain d’aventure par des voies semi-équipées demandant qu’un tout petit jeu de coinceurs. Ainsi, si l’achat d’un jeu complet vous semble trop cher, vous pouvez commencer par investir dans un jeu de câblés (entre 70 et 120 euros pour les plus complets) plus 3 coinceurs mécaniques des tailles 0.5 à 1. Vous compléterez votre set au fur et à mesure de votre progression et de votre envie de grimper des voies des plus en plus vierge d’équipements.

choisir sa taille de friends avant de grimper

Pour grimper sur des voies en calcaire :

il est très intéressant d’avoir des friends à tête peu large, comme les Aliens ou les Totems cam qui sont généralement plus facile à placer dans des trous ou des fissures moins profondes.

Friends alien ou totem pour fissure en calcaire

Pour grimper sur des voies en granit :

Sur certaines longueurs avec des fissures évasées (généralement en granit) il peut être utile de compléter son jeu avec des Friends Offset. Ce coinceur spécial a la particularité d’avoir une taille différente sur chaque côté. Cela permet de mieux le placé lorsqu’une fissure est peu profonde et présente une forme en v.

CAMALOT X4 OFFSET friends BLACK DIAMOND

Comparatif des coinceurs mécaniques « friends »

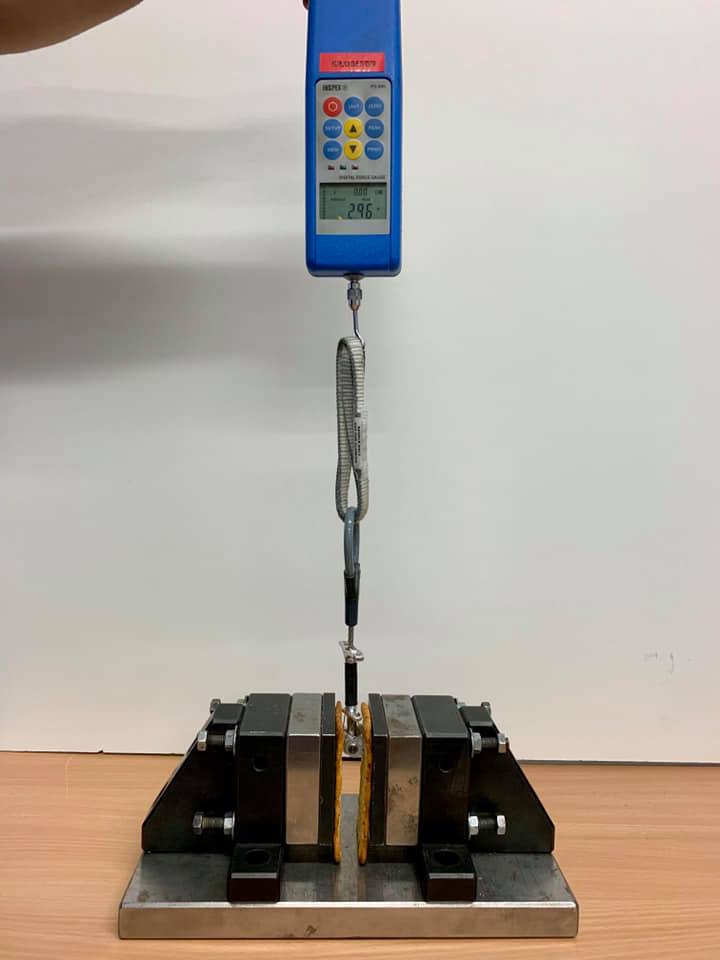

Test de résistance des coinceurs mécaniques et friends DMM

Les Friends BLACK DIAMOND

Les camalots C4 de BLACK DIAMOND

Les camalots C4 de BLACK DIAMOND
ModèlesMarquesCouleurRésistance en KnAxeAttacheOuverture min en mmOuverture max en mmTaux de débattement
Camalot C4 0,3BLACK DIAMONDBleu8DoubleSimple sangle13,823,41,695652174
Camalot C4 0,4BLACK DIAMONDGris10DoubleSimple sangle15,526,71,722580645
Camalot C4 0,5BLACK DIAMONDViolet12DoubleSimple sangle19,633,51,709183673
Camalot C4 0,75BLACK DIAMONDVert14DoubleSimple sangle23,941,21,723849372
Camalot C4 1BLACK DIAMONDRouge14DoubleSimple sangle30,252,11,725165563
Camalot C4 2BLACK DIAMONDJaune14DoubleSimple sangle37,264,91,744623656
Camalot C4 3BLACK DIAMONDBleu14DoubleSimple sangle50,787,91,733727811

Les camalots X4 de BLACK DIAMOND

Les camalots X4 de BLACK DIAMOND
ModèlesMarquesCouleurRésistance en KnAxeAttacheOuverture min en mmOuverture max en mmTaux de débattement
Camalot X4 0,1BLACK DIAMONDRouge5DoubleSimple sangle8,413,81,642857143
Camalot X4 0,2BLACK DIAMONDjaune6DoubleSimple sangle9,916,51,666666667
Camalot X4 0,3BLACK DIAMONDBleu8DoubleSimple sangle12,421,21,709677419
Camalot X4 0,4BLACK DIAMONDGris9DoubleSimple sangle15,526,61,716129032
Camalot X4 0,5BLACK DIAMONDViolet9DoubleSimple sangle19,833,71,702020202
Camalot X4 0,75BLACK DIAMONDVert9DoubleSimple sangle2441,71,7375

Les Cams de CLIMBING TECHNOLOGIE

Anchor Cams Friends de CLIMBING TECHNOLOGY
ModèlesMarquesCouleurRésistance en KnAxeAttacheOuverture min en mmOuverture max en mmTaux de débattement
Anchor Cams 1CLIMBING TECHNOLOGYNoir5SimpleSimple sangle17251,470588235
Anchor Cams 2CLIMBING TECHNOLOGYGris10SimpleSimple sangle21301,428571429
Anchor Cams 3CLIMBING TECHNOLOGYOrange15SimpleSimple sangle30421,4
Anchor Cams 4CLIMBING TECHNOLOGYVert15SimpleSimple sangle38561,473684211
Anchor Cams 5CLIMBING TECHNOLOGYBleu15SimpleSimple sangle47701,489361702
Anchor Cams 6CLIMBING TECHNOLOGYLangouste15SimpleSimple sangle58841,448275862
Anchor Cams 7CLIMBING TECHNOLOGYTitane15SimpleSimple sangle681001,470588235
Anchor Cams 8CLIMBING TECHNOLOGYRouge12SimpleSimple sangle901301,444444444

Les Dragons de DMM

Les Dragons cam de DMM
ModèlesMarquesCouleurRésistance en KnAxeAttacheOuverture min en mmOuverture max en mmTaux de débattement
Dragon cams 00DMMBleu10DoubleSangle doublée14211,5
Dragon cams 0DMMArgent14DoubleSangle doublée16251,5625
Dragon cams 1DMMViolet14DoubleSangle doublée20331,65
Dragon cams 2DMMVert14DoubleSangle doublée24411,708333333
Dragon cams 3DMMRouge14DoubleSangle doublée29501,724137931
Dragon cams 4DMMOr14DoubleSangle doublée38641,684210526
Dragon cams 5DMMBleu14DoubleSangle doublée50851,7
Dragon cams 6DMMArgent14DoubleSangle doublée681141,676470588
Dragon cams 7DMMViolet14DoubleSangle doublée881491,693181818
Dragon cams 8DMMVert14DoubleSangle doublée1161951,681034483

Les Aliens de FIXE

Les Friends Alien Cams de FIXE
ModèlesMarquesCouleurRésistance en KnAxeAttacheOuverture min en mmOuverture max en mmTaux de débattement
Alien cams 1/3FIXENoir5SimpleSangle doublée8141,75
Alien cams 3/8FIXEBleu6SimpleSangle doublée10171,7
Alien cams 1/2FIXEVert7SimpleSangle doublée13221,692307692
Alien cams 3/4FIXEjaune10SimpleSangle doublée15251,666666667
Alien cams 7/8FIXEGris10SimpleSangle doublée17301,764705882
Alien cams 1FIXERouge10SimpleSangle doublée20331,65

Les Totem de TOTEM CAMS

Les friends Totem de TOTEM CAMS
ModèlesMarquesCouleurRésistance en KnAxeAttacheOuverture min en mmOuverture max en mmTaux de débattement
Totem cam 0,5TOTEM CAMSNoir6SimpleSimple sangle11,718,91,615384615
Totem cam 0,65TOTEM CAMSBleu8SimpleSimple sangle13,822,51,630434783
Totem cam 0,80TOTEM CAMSJaune9SimpleSimple sangle1727,71,629411765
Totem cam 1TOTEM CAMSViolet10SimpleSimple sangle20,934,21,636363636
Totem cam 1,25TOTEM CAMSVert13SimpleSimple sangle25,742,31,645914397
Totem cam 1,50TOTEM CAMSRouge13SimpleSimple sangle31,652,21,651898734
Totem cam 1,8TOTEM CAMSOrange13SimpleSimple sangle39,764,21,617128463
Friens Link Cam de OMEGA PACIFIC
ModèlesMarquesCouleurRésistance en KnAxeAttacheOuverture min en mmOuverture max en mmTaux de débattement
Linkcam 0,5OMEGA PACIFICViolet10SimpleSimple sangle13,5352,592592593
Linkcam 1OMEGA PACIFICRouge14SimpleSimple sangle21,153,32,526066351
Linkcam 2OMEGA PACIFICJaune14SimpleSimple sangle25,4642,519685039

Nouveau terrain de jeu avec vos coinceurs mécaniques

Christophe Dumarest avec ses coinceurs macaniques et friends Totem Cam
Photo : marc Daviet

L’escalade en trad permet de mettre les pieds sur des terrains plus aventureux ou vous êtes vous-même responsable de votre sécurité (chose rare et précieux dans notre société d’aujourd’hui). C’est donc à vous de juger si vous pouvez vous engager dans telle ou telle voie (en fonction de votre niveau, de votre matériel, de vos camarades…). Il vous faudra pour cela correctement étudier l’itinéraire choisit:

  • (1) étude du topo : souvent sur les topos on vous indique le matériel à prendre et sur les plus exhaustifs on vous précise même les tailles des coinceurs dont vous aurez besoin.
  • (2) recherche des informations sur internet.
  • (3) observation à la jumelle (surtout pour une ouverture).

L’escalade d’une voie semi équipée ou pas équipée du tout prendra plus de temps qu’une voie « sportive », tenez en compte pour votre timing. Commencez par des voies courtes bien en dessous de votre niveau, afin de vous auto-évaluer. Vous augmenterez la difficulté et la longueur au fur et à mesure de votre progression.
